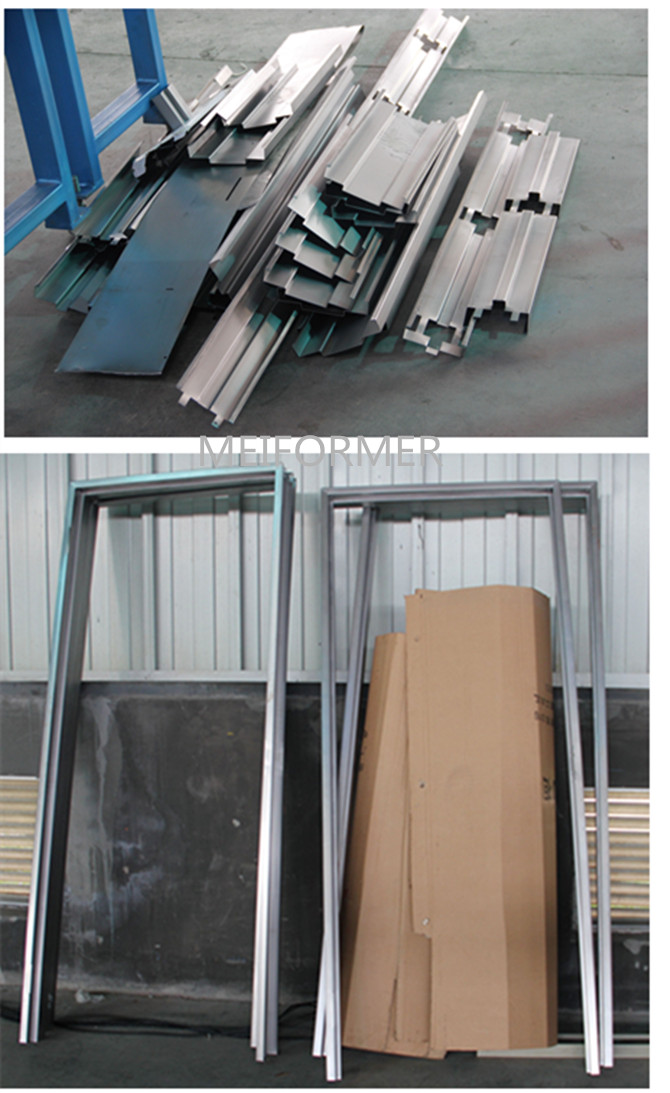

門框成型生產線
美科門框成型生產線、采用全自動化生產、只需按下按鈕、一步解決門框成型、且安裝簡便。
生產線包含以下設備：
1、3T 開卷架：1 臺
2、成形主機（包括調直一套）： 1 臺
3：沖控系統：6 套模具
4、液壓自動切斷機：1 臺
5、成品收料裝置：1 臺
6：兩套液壓系統
成形主機機組主要技術參數：
1.軋輥道次：20；調直壹套
2.主機尺寸約：4500×1000×1200 (L×W×H).
3.型材軋制線速度：0-6 米/分（變頻調速）
4、軋制材料：冷軋板
5、軋制材料厚度：1.2-1.5mm
6、軋制產品規格：按圖紙
7、軋制材料寬度：按圖紙所要求的材料寬度
8. 成型主電機：30 kw
9. 水平輥支架：采用整體式鋼板結構,夾板厚度 26mm ，表面精磨
10.軋輥：材質為 Cr12MoV，淬火硬度為 HRC58～62 熱處理后磨削精車
11.傳動形式：主電機傳動減速器,再通過鏈條傳動主軸，再通過齒輪分別傳動各個水平輥
12.軋輥軸：軋輥軸軸徑為φ55 材質 40Cr，調質并外圓磨削處理
13、傳動鏈條采用 ISO16A，齒輪模數 M6
14、機臺所有螺栓連接件：8.8 級
15、生產線總長約 18m.
切斷部分技術參數
1、采用液壓自動定長切斷機
2、配切斷模具壹套
3、電機功率：5.5 kw
4、電磁閥采用北京華德產品
5、采用減速停機剪切
6、切斷長度可自由調節
放料架部分
1、采用手動脹芯漲緊
2、放料外徑：φ1400mm
3、放料內孔：φ430-510mm
4、放料寬度：400mm
5、載料重量：3 T
6、數量：壹個
托料架部分
1、采用角鋼焊接
2、長度：以最長產品而定
3、采用無動力滾筒托料架
4、長度采用編碼器定長
電器控制
1、采用日本安川變頻器
2、日本松下電工 PLC 可編程序控制器
3、臺灣威綸的彩色高分辯率觸摸屏
4、日本松下電工編碼器
5、電器零件：采用臺灣仕林產品或合資產品
